Protección absoluta en áreas críticas
Monitor de línea aislada y aislamiento para entornos hospitalarios de alta exigencia
Tecnología avanzada
Monitoreo permanente de corrientes de fuga, que garantiza la continuidad operativa y seguridad del paciente.
Integración sencilla a redes de datos hospitalarias ya existentes con protocolo de comunicación abierto

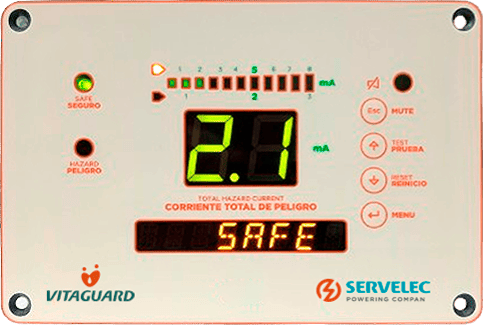

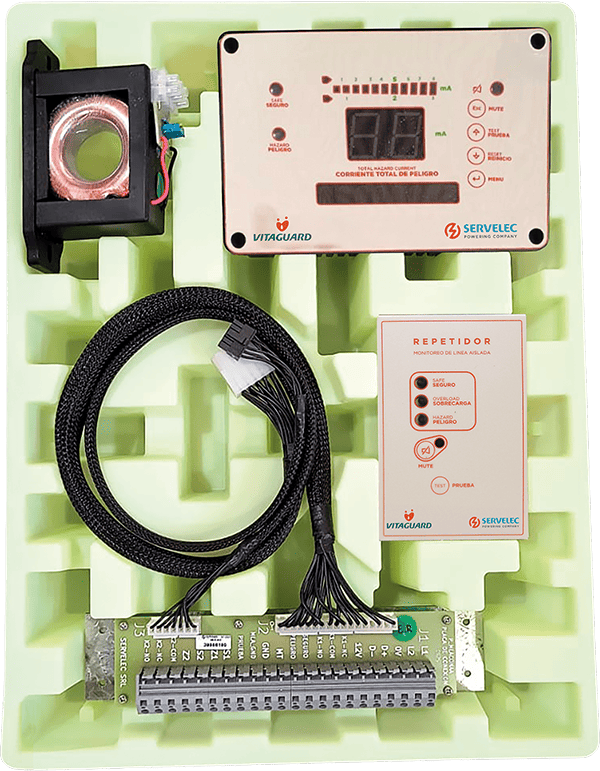

Monitor de línea aislada
Vitaguard permite monitorear en forma continua las corrientes de fuga en sistemas de energía aislada para salas hospitalarias, alertando de inmediato ante cualquier anormalidad. Mide la corriente total de peligro probable (THC) y muestra la información de manera clara mediante indicadores numéricos y gráficos.
Cuando se supera el umbral permitido, emite alarmas visuales y sonoras, que pueden replicarse en otros sectores a través de repetidores remotos, asegurando una vigilancia permanente y una detección temprana de fallas. Funciona en sistemas aislados de 110 y 220 Vca, 50/60 Hz, se conecta directamente a la línea sin necesidad de alimentación auxiliar y cumple con la Norma UL1022, garantizando seguridad y confiabilidad.
Sus principales avisos y alarmas son las siguientes:.
- Corriente Total de Peligro Probable, THC.
- Sobrecarga del Transformador de Aislación.
- Sobretemperatura del Transformador de Aislación.
- Alta Tensión en la Línea Aislada.
- Baja Tensión en la Línea Aislada.
- Resistencia de Aislamiento de la Línea Aislada.
- Impedancia de Aislamiento de la Línea Aislada.
- Continuidad de la conexión a tierra.
CARACTERÍSTICAS PRINCIPALES
Fácil programación de sus parámetros configurables
Información Gráfica, Lumínica y Audible
Conexión a Repetidores Remotos
Nula interferencia con otros equipos electromédicos.
Relés configurables para Aviso de alarma actuada
Amplio Rango en los voltajes y frecuencias de la Red Aislada Monitoreada.
Dimensiones reducidas y de fácil instalación.

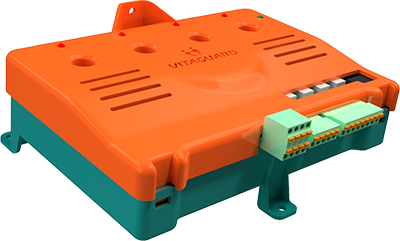

DLF (Detector de línea en falla)
El detector de línea en falla DLF, en combinación con un monitor de aislamiento Vitaguard, permite localizar los circuitos de una línea aislada hospitalaria que presentan fugas a tierra. El detector DLF integra transformadores toroidales de elevada ganancia que interpretan las señales de prueba generadas en el monitor Vitaguard y determina cuales circuitos de salida de su red IT presentan fugas a tierra.
El detector de línea en falla DLF, en combinación con un monitor de aislamiento Vitaguard, permite localizar los circuitos de una línea aislada hospitalaria quepresentan fugas a tierra. El detector DLF integra transformadores toroidales de elevada ganancia que interpretan las señales de prueba generadas en el monitor Vitaguard y determina cuales circuitos de salida de su red IT presentan fugas a tierra.
Principales características
- detección y localización de fallos en redes aisladas IT de uso médico
- cuatro circuitos escaneados por DLF
- señalización lumínica local y remota
- contactos secos para actuadores remotos
- comunicación RS485 por medio de protocolo abierto Modbus RTU
- posibilidad de conexión de hasta 16 equipos DLF por monitor Vitauard

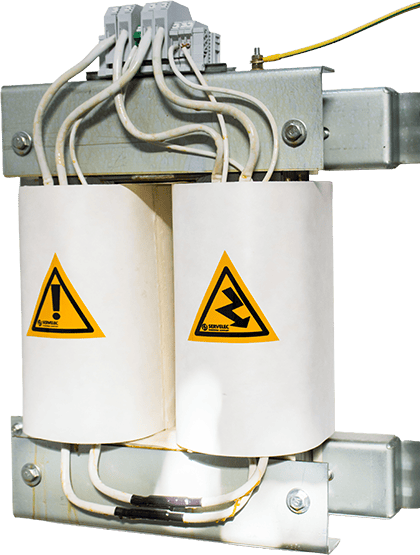

Transformador de Aislación para redes IT
de uso hospitalario de acuerdo a norma IEC61558-2-15 y NFPA99
Principales características técnicas:
- Tipo: monofásicos de aislación seca.
- Rango de potencias: 3[kVA], 5[kVA], 8 [kVA] y 10[kVA].
- Relación:
– La tensión primaria puede pedirse en 120[V], 220[V] o 240[V]
– Tensión secundaria: 120[V] - Frecuencia: 60[Hz]
Corriente de vacío: menor al 3% de la corriente nominal (Inom). - Corriente de conexión: menor a 12 veces la corriente nominal.
- Tensión de cortocircuito: menor al 3% de la tensión nominal.
- Clase térmica: aislación clase H.
- Nivel de aislación: 3 kV.
- Rigidez dieléctrica, mayor a 500 Mohms.
- Corriente de la fugar a tierra: menor a 0.1 mA.
- Nivel de ruido: menor a 40 dB a 30 cm de distancia y a potencial nominal.
- Pantalla electrostática entre primario y secundario.
Quienes Somos
Somos fabricantes y proveedores de la industria médica en más de 15 países.
Nos especializamos en redes aisladas IT para instalaciones hospitalarias
Somos una empresa dedicada a la fabricación de Transformadores Eléctricos de Aislación Seca para Redes IT, Monitores de Aislación para Instalaciones Hospitalarias y, Conmutación y Monitoreo de Aislación para Redes Aisladas IT en ambientes hospitalarios.
Cumplimos con Normas Internacionales como la UL 1022-NPFA99 por lo que estamos habilitados para abastecer a los mercados del mundo.
